完善的实验室供气系统是实验室仪器设备正常工作的基础。实验室供气系统的设计涉及到诸多因素,从气瓶室、管道铺设、材料选择、管道连接、安全技术要求等多方面考虑,设计的目的性要强,安全应放在第一位,并按照实验室的用气种类进行统筹规划。
据实验室现场状况,提供实验室气体管道工程的设计施工,并且提供各种安全保护系统,其中试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统,可以满足实验室同等级要求的气体安全使用。
中央供气系统是专为高精度分析测试设备所用高纯工作气体的传输而设计,系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体以满足各种高精度分析设备的使用要求。系统同时还应该满足安全性的要求,并方便客户的日常使用及管理。
中央供气管路系统工程主要是为试验/实验室选用的分析设备提供量值和压力稳定的标准气体,保证其储存和使用的安全性,保障分析测试人员在实验中免受有毒有害气体的侵害。
按照国标要求,将所用全部气体存放于储气间,并实现集中输送,组成中央供气系统,系统采用一拖一、一拖多、多拖一和多拖多的管道式输气方式,在一拖多时能多实现分段控制和在多拖一和多拖多时能够实现切换控制,并能的够保证标准气体流量、压力稳定和量值传递不发生变化,满足分析检测设备对使用气体的技术要求。
集中供气系统的特点 1.特点:实验室要求使用载气流量恒定、气体纯度高,为实验室选用的分析设备提供量值和压力稳定的气体 2.经济性:建一个集中的气瓶间可以节省有限的实验室空间,更换钢瓶时不需要切断气体,保证气体的连续供应。使用者只需管理较少的钢瓶,支付较少的钢瓶租金,因为使用同一气体的所有使用点来自于同一个气源。此种供应方式比较会减少运输费用,减少退还给气体公司的空瓶中的余气量,以及良好的钢瓶管理 3.使用率:集中管道供应系统可以将气体出口放置在使用点处,这样的话可以更合理的设计工作场所。 4.安全性:保证其储存和使用的安全性。保障分析测试人员在实验中免受有毒有害气体的侵害 | |

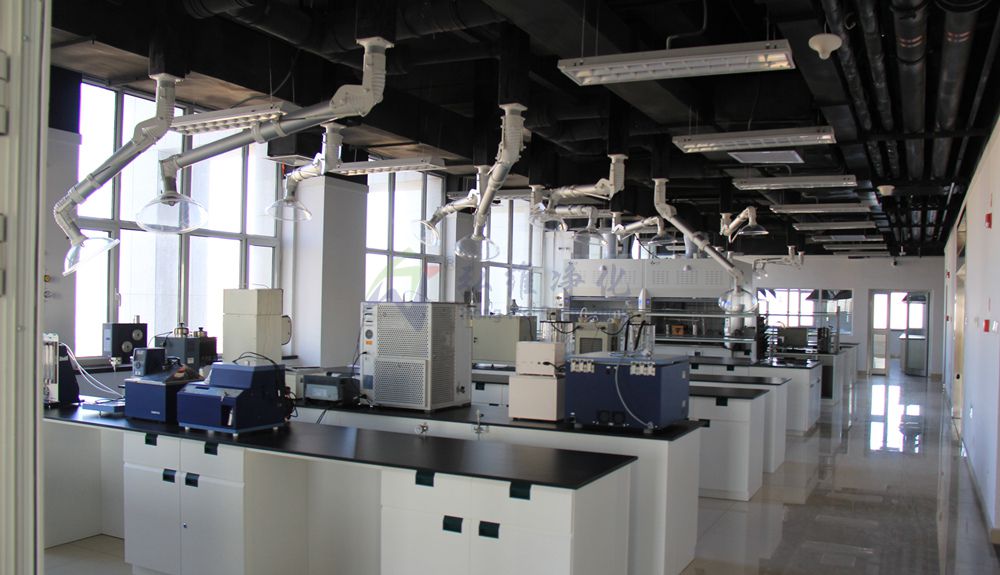

实验室供气需求 目前大多数实验室中的各种分析仪器,如气相色谱仪、气相色谱质谱仪、液相色谱质谱仪、原子吸收分光光度计、原子荧光光度计、等离子发射光谱仪、电感耦合等离子质谱仪等都需要连续使用高纯载气和然气,因此实验室的安全、连续、稳定运行需要我们考虑如何将这些气体供到各实验室中放置的分析仪器 | |

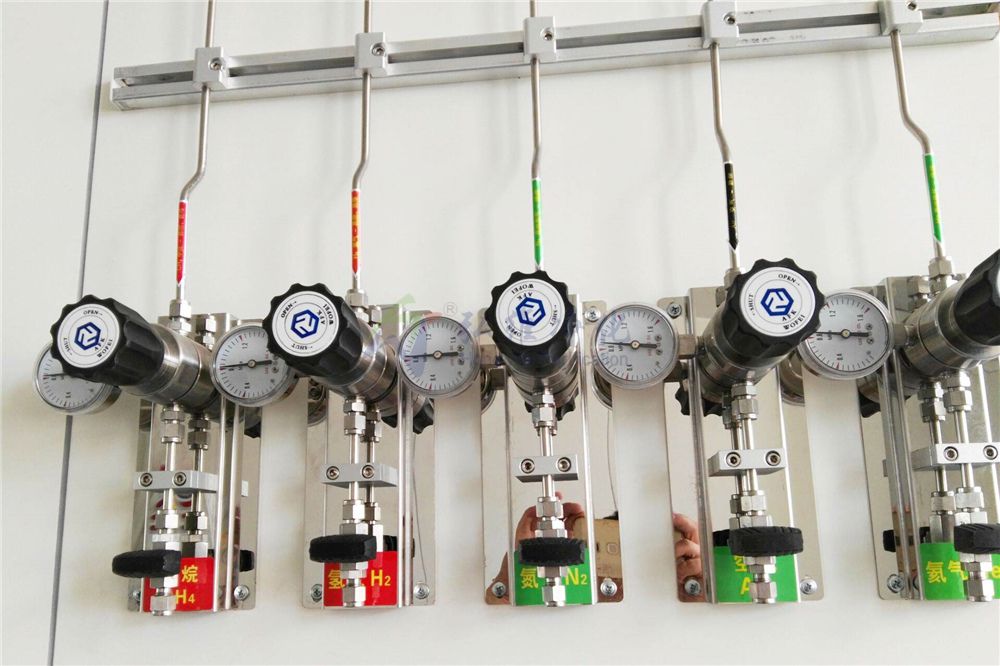

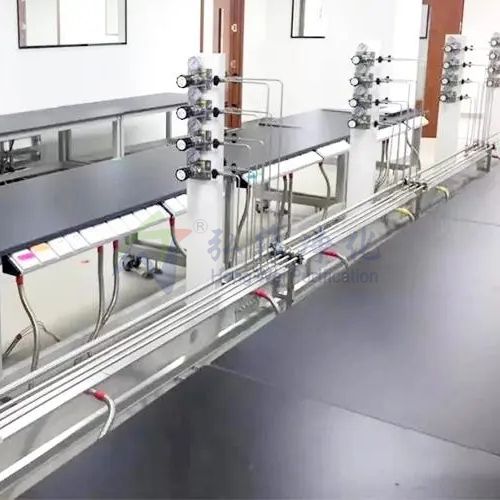

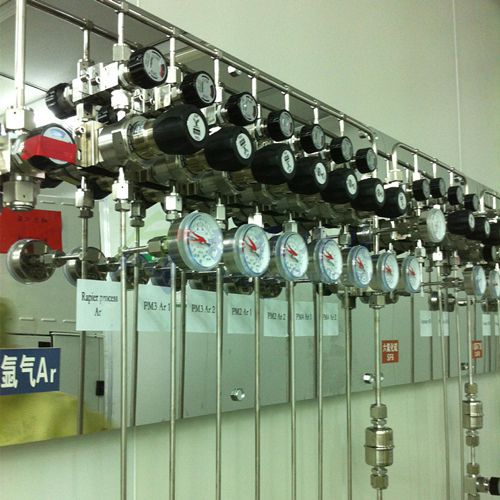

集中供气系统主要组成部分 1.实验室气体管道:气体管路多采用不锈钢管、软管通过卡套式连接自动焊接等安装和特殊气体管道安装完成整个系统的连接, 2.气体管道常用零部件主要有减压器、球阀、针阀、直通、三通等等。 |
